Orientações e especificações para usar as telhas de concreto Kato
Nesse artigo vamos conhecer os detalhes para as melhores práticas na instalação dos nossos produtos, incluindo:
- Ripa de cumeeira
- Acessórios (peças adicionais)
- Inclinações mínimas
- Montagem do telhado
- Cálculo de telhas
- Armazenamento
Ripa de cumeeira
A distância entre a ripa de cumeeira (3) e o eixo deve ser de 2 cm, proporcionando um recobrimento adequado da linha de cumeeira

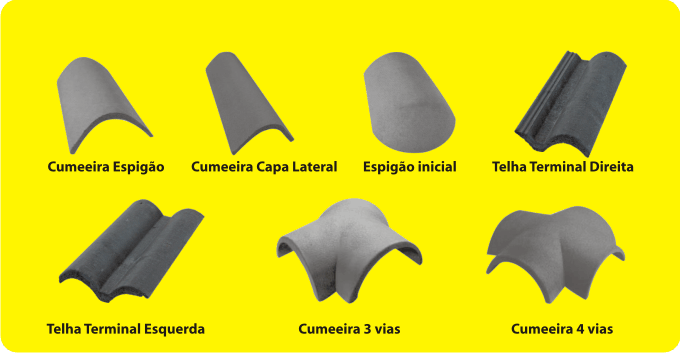

Acessórios:

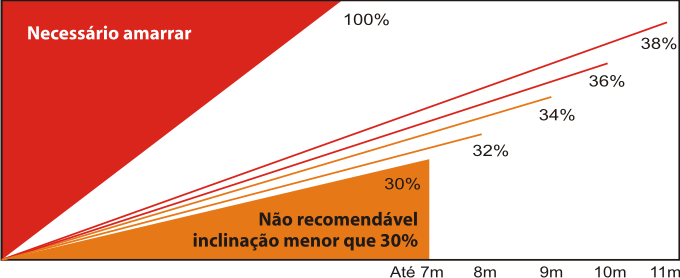

Inclinações mínimas para diversos comprimentos de telha coppo venetto
Lembre-se que a inclinação mínima para telha coppo venetto de 30% ou 16°40’ para panos de até 7 metros, a cada metro acréscimo do pano aumentar 2% da inclinação. A inclinação máxima, sem necessidade de amarração é de 96% ou 45°50’.
Instruções para o madeiramento
O dimensionamento da estrutura deve ser feito por profissional habilitado (Lembre-se que o peso do metro quadrado das telhas Kato é inferior ao da maioria das telhas residenciais).

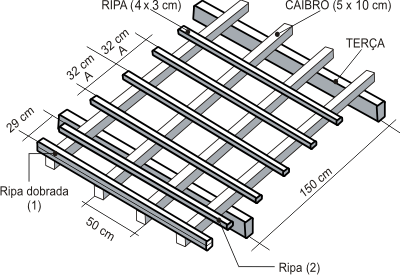

- Bitolas e espaçamentos:
- Ripas (ou sarrafos) 4cm x 3cm, com galga máxima de 32 cm
- Caibros – 5cm x 10cm, com espaçamento de 50 a 60 cm;
- Terças 6×12 – espaçamento máximo de 1,5m (sua bitola varia em função do espaçamento das tesouras).
As tesouras, pontaletes e outros elementos estruturais deverão ser dimensionados por profissional habilitado.
Galga
É a distância máxima entre as faces superiores de 2 sarrafos. Para as telhas Kato a galga vai até 32 cm (nunca utilize uma distância maior)
Galga inicial
A primeira ripa ou testeira (1) é sempre 2cm mais alta que as demais ripas, para que todas as telhas tenham sempre a mesma inclinação. Somente a galga inicial mede 29cm, da face superior da Segunda ripa (2) até a face inferior da testeira (1).
Cálculo de telhas para cobertura
Método simples

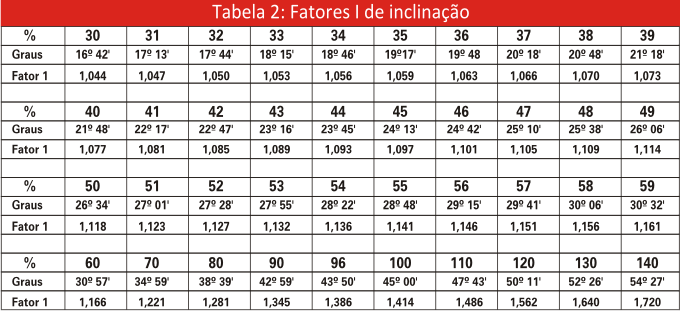

A multiplicação da área plana de uma cobertura (incluindo beiral) pelo fator de inclinação da Tabela 2 determina a área inclinada a ser coberta.
Multiplicando a área inclinada por 10,4 metros quadrados iremos encontrar a quantidade de telhas necessárias.
Obs: por ser um método prático, deve se utilizar um acréscimo de 5% para maior segurança da obra.
(Área plana X fator I) = Área a ser coberta
(Área a ser coberta X 10,4) X 5% = Quantidade de telhas necessárias
Armazenamento
repare um local na obra para armazenar as telhas até a sua utilização.
Escolha um lugar plano, nivelado e preparado com uma camada de areia para que as telhas estocadas não sujem em contato com a terra ou o barro.

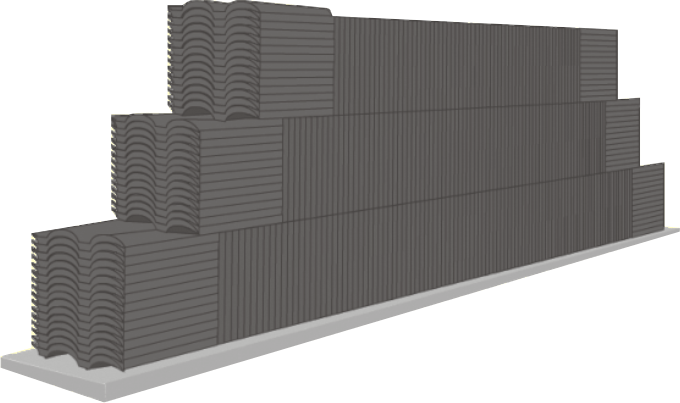

As telhas devem ser empilhadas de acordo com a foto abaixo, com uma altura máxima de 3 unidades. A parte superior das telhas (onde existe o pré-furo) deve ficar voltado para baixo.
